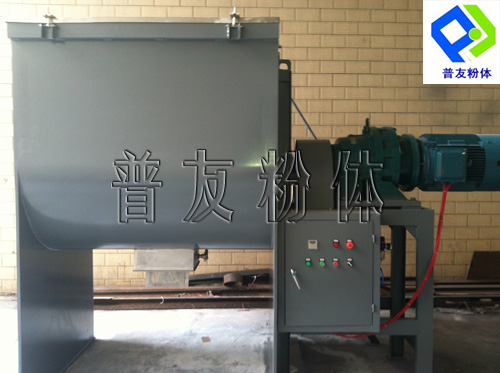

WLDH型卧式螺带混合机

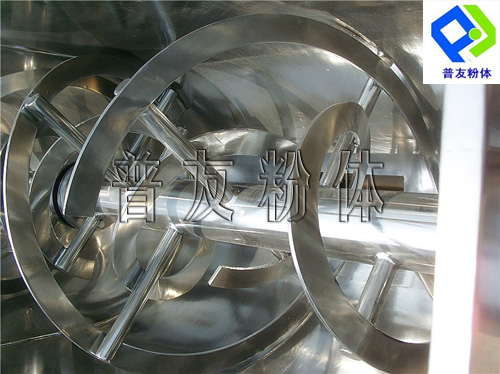

螺带混合机内部结构图




螺带混合机结构特点与出料方式：

        由U形容器、螺带搅拌叶片和传动部件组成；U形的长体筒体结构，保证了被混合物料（粉体、半流体）在筒体内的小阻力运动。正反旋转螺条安装于同一水平轴上，形成一个低动力高效的混合环境，螺带状叶片一般做成双层或三层，外层螺旋将物料从两侧向中央汇集，内层螺旋将物料从中央向两侧输送，可使物料在流动中形成更多的涡流。加快了混合速度，提高混合均匀度；

        粉体物料采用气动大开门结构形式，具有卸料快、无残余等优点；高细度物料或半流体物料采用采用手动蝶阀或者气动蝶阀。可配置加热或冷却夹套。加热方式有电加热和导热油加热两种方式。冷却工艺可直接向夹套内注入冷却水，夹套换热面积大，冷却速度快。小型号混合机采用减速机直联方式，结构简单，运行可靠度高，维护方便。大型号混合机采用皮带轮带动摆线减速机驱动，皮带传动的弹性连接有在超载时保护传动部件的优势。


技　　术　　参　　数

规格型号m3WLDH-0.3WLDH-0.5WLDH-1WLDH-1.5WLDH-2WLDH-3WLDH-4WLDH-6WLDH-8WLDH-10
一次混合kg120～180200～300400～600600～900800～12001200～18001600～24002400～36003200～48004000～6000
电机功率kw3～5.54～117.5～1511～18.515～2218.5～3022～3737～5537～5545～75
